Fabrikanızda hangi makinenin ne kadar enerji harcadığını, hangi motorun kaç saattir çalıştığını, kompanzasyonun ne durumda olduğunu tek ekrandan görebiliyor musunuz?
Aşağıdaki araca tesisinizde izlemek ve kumanda etmek istediğiniz noktaları girin; kaç giriş-çıkışlık bir otomasyon panosu gerektiğini ve hangi sistemin uygun olduğunu hemen göstersin. Her seçimde cevap kendiliğinden güncellenir.
OTOMASYON İHTİYAÇ HESAPLAMA ARACI
Giriş-çıkış sayıları tipik değerlerle tahmin edilir; kesin liste keşif ve proje aşamasında çıkarılır. Yüzde 20 yedek eklenmiştir.
Sayılar bir başlangıç tahminidir; kesin giriş-çıkış listesi sahada keşifle çıkarılır. Ama "otomasyon pahalı ve büyük bir iş" düşüncesini, tesisinize uygun ölçekte somut bir resme çevirir.
Şimdi temel kavramları ve fabrikada nerede işe yaradıklarını açalım.

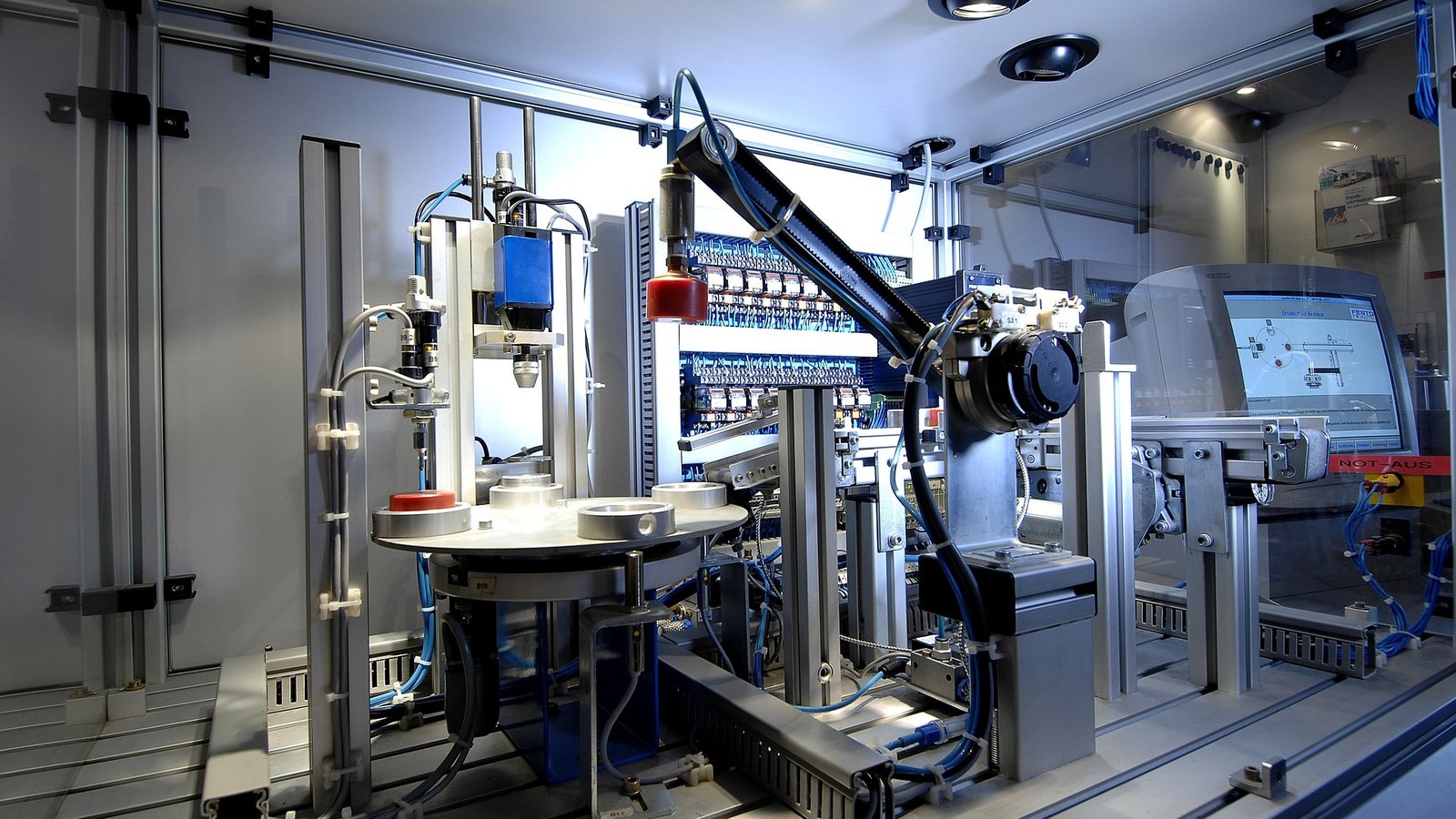

Endüstriyel otomasyon nedir?
Bir üretim ya da işletme sürecindeki işlerin insan müdahalesi olmadan ya da en aza indirilerek, ölçülen verilere göre kendiliğinden yürütülmesidir. Makine bir sensörden bilgi alır, önceden tanımlanmış kurala göre karar verir ve bir motoru, vanayı ya da kontaktörü çalıştırır.

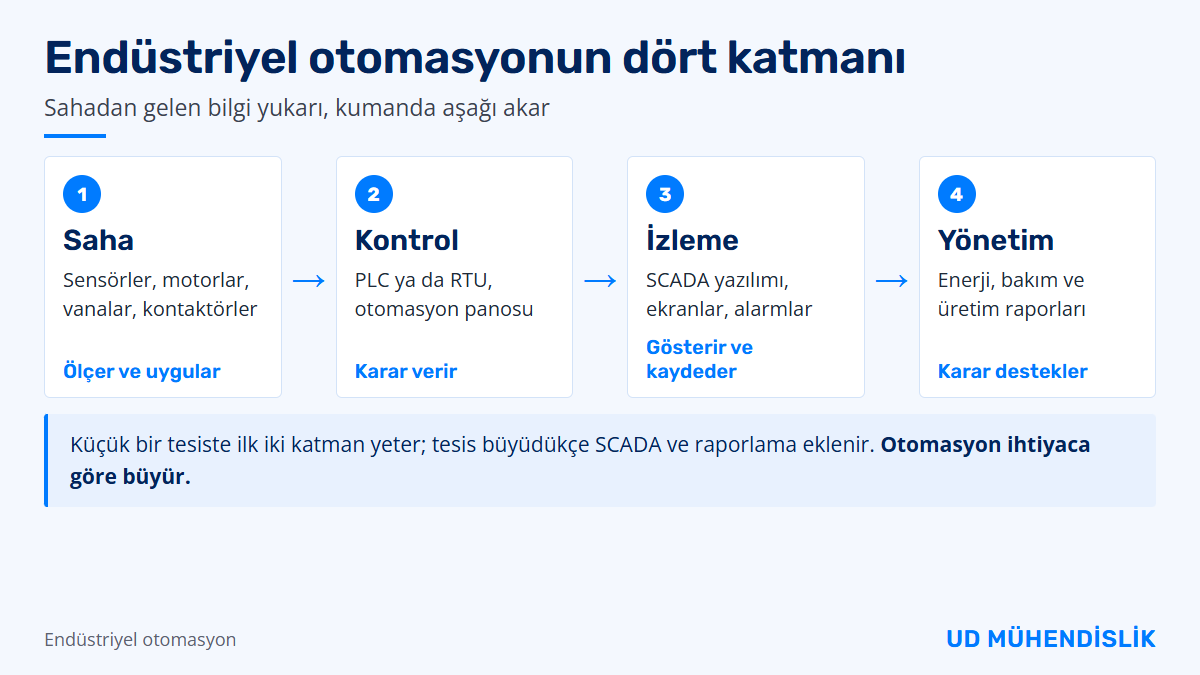

Otomasyon tek bir cihaz değil, katmanlardan oluşan bir sistemdir:
- Saha katmanı — sensörler (sıcaklık, basınç, seviye, konum) ve eyleyiciler (motor, vana, kontaktör)
- Kontrol katmanı — PLC ya da RTU: sahadan gelen bilgiye göre karar veren cihaz
- İzleme katmanı — SCADA yazılımı ve operatör ekranları: her şeyi tek merkezden gösteren, kaydeden ve raporlayan sistem
- Yönetim katmanı — raporların üretim, bakım ve enerji yönetimine aktarılması
Bir fabrikada otomasyon nerelerde kullanılır?
En yaygın örnekler:
- Enerji izleme: pano ve makine bazında tüketim, güç faktörü, pik saatler; hangi bölümün ne harcadığı
- Kompanzasyon takibi: reaktif enerjinin anlık izlenmesi, ceza riskine düşmeden müdahale
- Pompa ve kompresör kontrolü: basınca ya da seviyeye göre otomatik çalışma, sırayla devreye girme, çalışma saati takibi
- Konveyör ve üretim hattı: sıralama, sayma, hat duruş nedenlerinin kaydı
- Isıtma, soğutma ve havalandırma: sıcaklık ve neme göre otomatik ayar
- Trafo merkezi ve YG hücreleri: kesici durumlarının, koruma rölelerinin ve alarmların uzaktan izlenmesi
- Jeneratör ve güneş santrali: üretim, devreye girme ve arıza bilgisinin merkeze aktarılması
PLC nedir, nasıl çalışır?
PLC (Programlanabilir Mantık Denetleyicisi), endüstriyel ortama dayanıklı, özel amaçlı bir bilgisayardır. Eskiden onlarca röle ve zaman saatiyle kurulan kumanda devrelerinin işini yazılımla yapar.
Çalışma mantığı sürekli tekrar eden bir döngüdür:
- Girişleri okur — butonlar, sensörler, limit anahtarları
- Programı çalıştırır — "basınç 6 barın altına düşerse kompresörü çalıştır" gibi kurallar
- Çıkışları yazar — kontaktörü çeker, vanayı açar, sinyal lambasını yakar
Bu döngü saniyede onlarca kez tekrarlanır. Girişler iki türdür: dijital (var ya da yok: buton basıldı mı, kapı kapalı mı) ve analog (bir değer: 72 °C, 5,4 bar). Yukarıdaki araç bu sayıları tahmin ediyor.
SCADA nedir, ne işe yarar?
SCADA (Supervisory Control and Data Acquisition — denetleyici kontrol ve veri toplama), tesisteki PLC'lerden, enerji analizörlerinden ve rölelerden gelen bilgileri tek bir merkezde toplayan, ekranda gösteren, kaydeden ve alarm üreten yazılım sistemidir.
SCADA ile:
- Akım, gerilim, güç, güç faktörü ve enerji değerleri anlık izlenir
- Bir değer sınırı aştığında alarm üretilir; operatöre, gerekirse telefona bildirim gider
- Geçmiş veriler kaydedilir; hangi gün, hangi saatte ne olduğu sonradan görülebilir
- Raporlar otomatik hazırlanır: günlük enerji tüketimi, makine çalışma saatleri, duruşlar
- Yetki verilen ekipmanlar uzaktan kumanda edilebilir
Elektrik dağıtım şirketlerinin "SCADA" diye bahsettiği sistem de aynı mantıktır: şebekedeki trafo merkezlerini ve kesicileri merkezden izler ve yönetir. Fabrikadaki enerji SCADA'sı bunun tesis ölçeğindeki karşılığıdır.

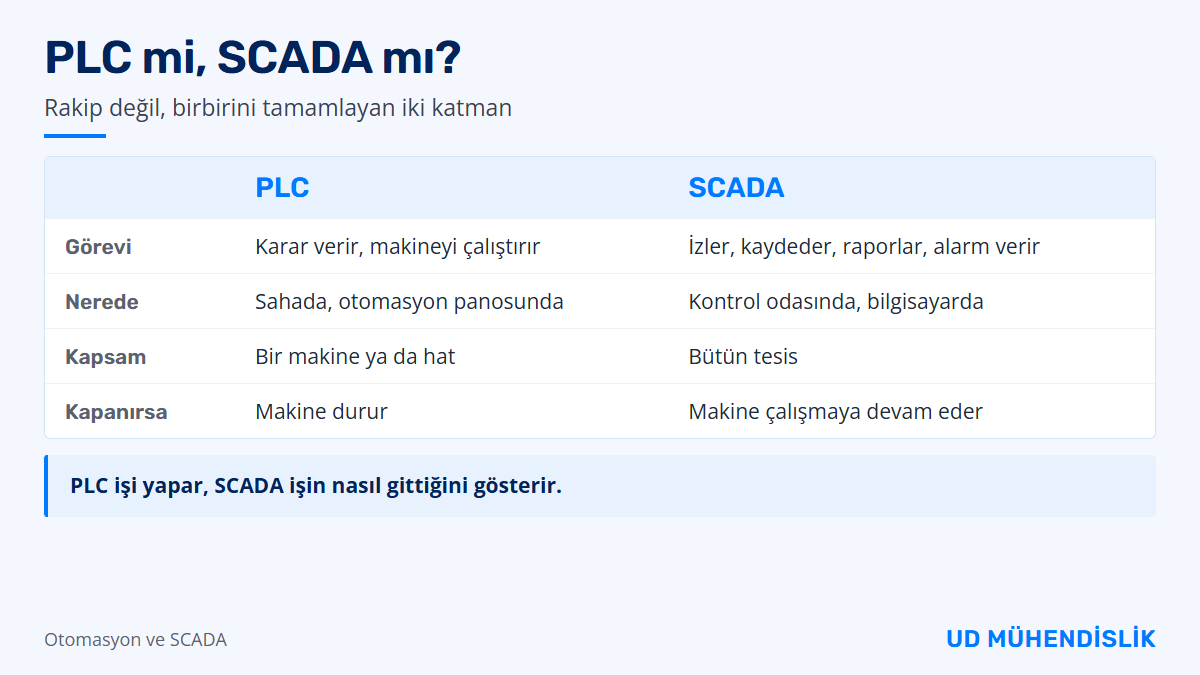

SCADA ile PLC arasındaki fark nedir?
İkisi rakip değil, birbirini tamamlayan iki katmandır:
| PLC | SCADA | |
|---|---|---|
| Görevi | Karar verir, makineyi çalıştırır | İzler, kaydeder, raporlar, alarm verir |
| Nerede durur | Sahada, otomasyon panosunun içinde | Kontrol odasında bir bilgisayar ya da sunucuda |
| Çalışma | Kendi başına çalışır; SCADA kapansa da makine çalışmaya devam eder | PLC'lerden ve ölçüm cihazlarından veri alır |
| Kapsam | Bir makine ya da bir hat | Bütün tesis |
| Kullanıcı | Makineyle doğrudan etkileşim (operatör paneli) | Tesis yöneticisi, bakım ve enerji sorumlusu |
Kısaca: PLC işi yapar, SCADA işin nasıl gittiğini gösterir.
SCADA panosu nedir?
SCADA'nın sahayla bağlantısını kuran otomasyon panosudur. İçinde genellikle şunlar bulunur:
- PLC ya da RTU ve giriş-çıkış modülleri
- Haberleşme ekipmanı: endüstriyel switch, Modbus ağ geçidi, gerekiyorsa uzak bağlantı modemi
- Güç kaynakları ve gerekiyorsa kesintisiz güç kaynağı
- Ara röleler, kontaktörler, sigortalar ve klemensler
- Panonun ön yüzünde butonlar ve sinyal lambaları
Pano, sahadaki sensörlerden gelen kablolarla ve tesisteki enerji analizörlerinden gelen haberleşme hattıyla beslenir; topladığı bilgiyi SCADA bilgisayarına iletir.
Otomasyonda hangi sensörler kullanılır?
- Endüktif sensör — metal parçanın varlığını temassız algılar (konveyörde parça sayma, konum)
- Kapasitif sensör — metal olmayan malzemeleri de algılar (seviye, ambalaj içi kontrol)
- Fotoelektrik sensör — ışık demetinin kesilmesiyle algılar (hat girişi, kapı güvenliği)
- Sıcaklık sensörü — PT100 ya da termokupl (fırın, soğutma, yağ sıcaklığı)
- Basınç transmitteri — hava, su ya da hidrolik basıncı (kompresör, pompa)
- Seviye sensörü — tank ve depo seviyesi
- Enerji analizörü ve akım trafoları — elektriksel değerler; akım trafoları analizörün akımı ölçebilmesini sağlar
Otomasyon sistemi nasıl kurulur?
Sağlam bir otomasyon projesi şu sırayla ilerler:
- Keşif: tesis gezilir; ne izlenecek, ne kumanda edilecek, hangi cihazlar zaten haberleşebiliyor belirlenir.
- Giriş-çıkış listesi: her nokta tek tek listelenir. Yukarıdaki aracın tahmin ettiği sayı burada netleşir.
- Pano ve yazılım projesi: pano yerleşimi, kablolama şeması, haberleşme ağı ve SCADA ekranları tasarlanır.
- Pano imalatı ve saha kablolaması.
- Yazılım ve devreye alma: PLC programı ve SCADA ekranları yüklenir, her nokta sahada test edilir.
- Eğitim ve teslim: operatör ve bakım ekibi sistemi kullanmayı öğrenir; dokümantasyon teslim edilir.
En sık yapılan hata, ikinci adımı atlamaktır. Giriş-çıkış listesi çıkarılmadan seçilen PLC ya kısa sürede yetersiz kalır ya da gereğinden büyük olur.
Doğru bilinen yanlışlar
"Otomasyon sadece büyük fabrikalar içindir"
Tek bir kompresör odası ya da birkaç pompa için kompakt bir PLC ve küçük bir operatör paneli yeterlidir. Enerji izleme ise birkaç analizörle başlayabilir. Otomasyon ölçeklenebilir; ihtiyaca göre büyür.
"SCADA kurarsak makineleri bilgisayardan yönetiriz, PLC'ye gerek kalmaz"
SCADA kumanda verebilir ama makineyi çalıştıran PLC'dir. SCADA bilgisayarı kapansa bile PLC çalışmaya devam eder; bu, güvenli işletmenin temelidir.
"Otomasyon personel azaltmak içindir"
Asıl kazanç çoğu zaman bilgidir: hangi makinenin ne kadar enerji harcadığı, hattın neden durduğu, bakımın ne zaman gerektiği. Bu bilgi olmadan verimlilik artırılamaz.
"Eski makineler otomasyona bağlanamaz"
Çoğu eski makineye sensör, akım trafosu ve enerji analizörü eklenerek izleme yapılabilir. Makinenin kendi kontrol sistemine dokunmadan çalışma saati, tüketim ve duruş bilgisi toplanır.
En çok sorulan sorular
"SCADA sistemi nasıl kurulur, ne kadar sürer?"
Keşif, giriş-çıkış listesi, pano ve yazılım projesi, imalat, devreye alma ve eğitim adımlarıyla. Süre tesisin büyüklüğüne ve mevcut cihazların haberleşebilir olup olmadığına göre değişir; küçük bir enerji izleme sistemi kısa sürede devreye alınabilir.
"Mevcut panolarımızı değiştirmemiz gerekir mi?"
Çoğu zaman hayır. Mevcut panolara enerji analizörü ve haberleşme modülü eklenerek izleme yapılabilir. Kumanda da isteniyorsa ayrı bir otomasyon panosu kurulur.
"SCADA'ya telefondan bakabilir miyiz?"
Evet, güvenli bir uzak bağlantı kurularak. Uzaktan erişimde siber güvenlik önlemleri (yetkilendirme, şifreli bağlantı, ağ ayrımı) projenin parçası olmalıdır.
"Otomasyon enerji tasarrufu sağlar mı?"
Kendiliğinden değil; tasarrufu, otomasyonun gösterdiği bilgiye göre alınan kararlar sağlar. Boşta çalışan bir kompresör, gereksiz yanan aydınlatma ya da reaktif ceza riski ancak ölçülünce görülür.
